先临三维高速无线激光手持三维扫描仪高效获取大型工件全尺寸数据

　　随着高精度三维扫描这项3D测量工具逐渐成熟,设备种类也越来越丰富,面对不同的制造业测量任务,可以选用合适的设备来进行高效作业。本期,我们就聚焦大型工件,介绍在大型工件扫描任务中,选用先临三维FreeScan UE Nova 大幅面高速无线激光手持三维扫描仪的优势。

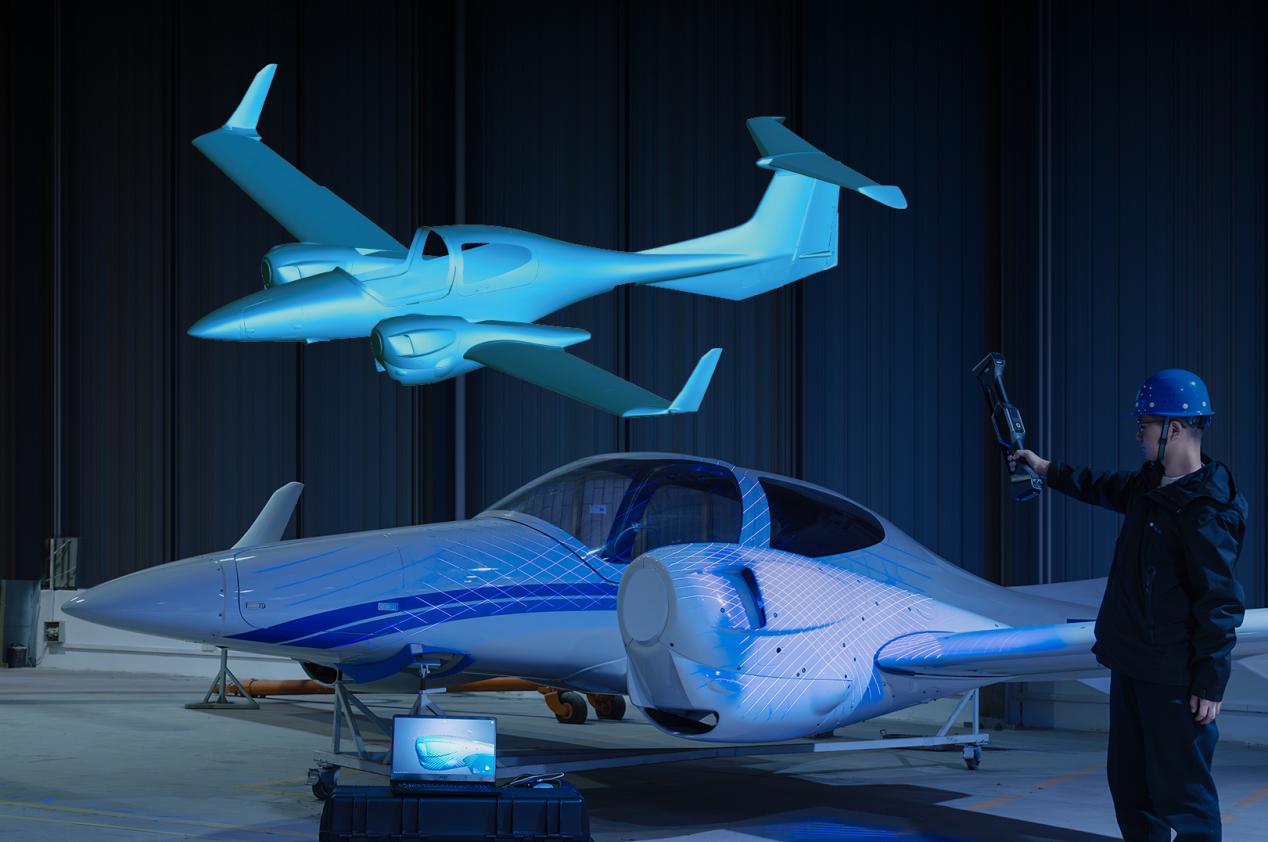

　　FreeScan UE Nova

　　

　　FreeScan UE Nova大幅面高速无线激光手持三维扫仪,专为大型工件的高效、准确3D测量而研发,具有大幅面扫描、高速作业、无线传输、高精度保障等优势,适合大型工件3D测量的同时不失灵活,适用于工程机械、能源重工、轨道交通等制造业应用场景。

　　应用优势一:大幅面,高速扫描

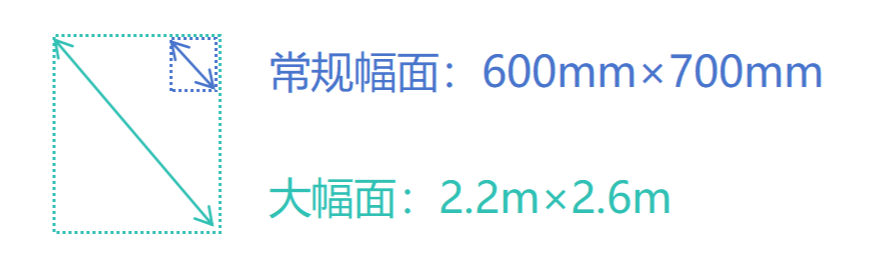

　　在大型工件的三维扫描中,FreeScan UE Nova的一大优势就是幅面大,工作效率可以成倍提升。我们可以通过下方的简单示意图来直观感受不同幅面的大小,常规的手持式激光三维扫描仪,以FreeScan UE Pro2为例,其幅面大小为600mm×700mm,而FreeScan UE Nova的扫描幅面可达2.2m×2.6m。

　　

　　在实际扫描的过程中,使用大幅面的设备进行数据获取工作,其单帧数据获取的工件表面积更大,在完整的扫描过程中,可以用更少的总帧数来完成完整的三维数据获取工作,则效率更高。

　　这里,我们为了方便理解,以画笔涂色来比喻,画笔的笔头越粗,那么我们为一个完整画面的上色效率就更高。

　　下面我们以4米长的模具为例,感受下FreeScan UE Nova的工作效率。

　　

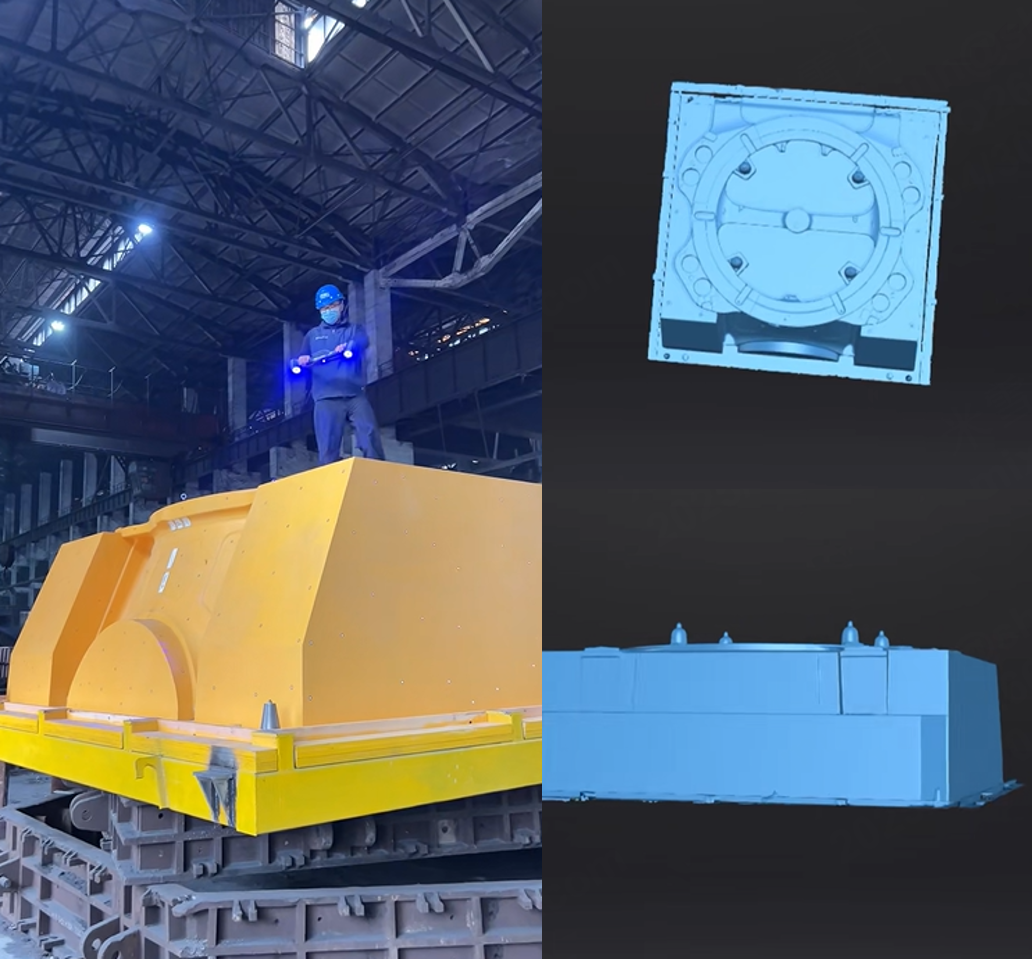

　　6分钟快速获取4米长铸造木模上模数据

　　

　　6分钟快速获取4米长铸造木模下模数据

　　应用优势二:标志点使用数量及时间,相应减少

　　由于FreeScan UE Nova的幅面很大,其所需的标志点的使用数量也大幅减少,一般情况下,我们粘贴标志点的间隔是10-15cm,使用FreeScan UE Nova大幅面扫描,标志点的间隔,可以扩大至70-80cm(一般情况下,标志点间隔距离会根据实际选用的幅面以及样件特征而变动)。

　　例如,我们需要覆盖一个2米长,1米高的平面,所需的标志点数量,常规幅面的设备需要80个左右,FreeScan UE Nova需要8个左右。如此,粘贴标志点和去除标志点的时间分别可节省80%以上。(这里是以平面举例,实际数量会根据实际的测量情况而发生改变。)

　　

　　应用优势三:无线扫描,自由移动

　　FreeScan UE Nova采用嵌入式边缘计算模块,能够实现无线扫描。在大型工件的扫描过程中,工程师需要进行多次的位置更换、走动,FreeScan UE Nova的使用则十分便携,工程师可以手持设备,自由移动。同时,FreeScan UE Nova的内置电池支持热插拔更换,并可外接移动电源供电,续航无压力,面对需要长时间工作的大型工件3D测量任务,也可以轻松应对。

　　

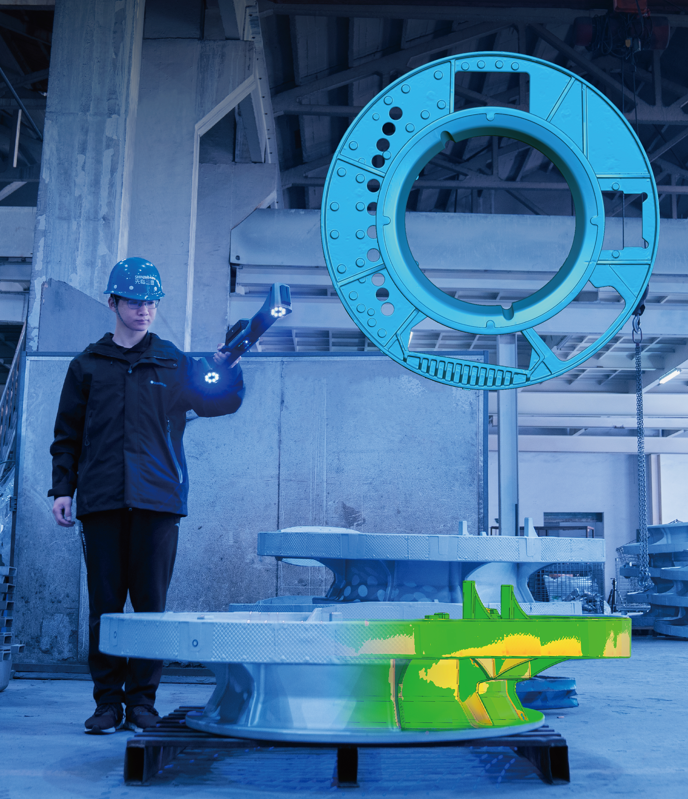

　　扫描直径1.6米铸件,正面扫描仅需30秒

　　应用优势四:VPG技术,便携高效

　　大型工件在进行三维数据获取时,一般会使用摄影测量技术来进行精度把控,FreeScan UE Nova采用的是先临三维自主研发的大范围视频流摄影测量技术——VPG(Video Photogrammetry),通过视频流方式可短时间获取海量照片,且无需编码点,能够节省粘贴和去除编码点的操作流程,节省大量时间。

　　同时,在FreeScan UE Nova的摄影测量中,加入了激光投影技术,可以实现摄影测量范围实时可视化,便于高效准确操作,获取完整框架点。

　　

　　大幅面高速扫描、减少标志点使用数量和时间、无线扫描、采用VPG技术,通过这多项优势叠加,使得FreeScan UE Nova在进行大型工件的三维数据获取时,拥有无与伦比的效率优势。

　　编后语:在扫描大型工件时,考虑到效率,我们会推荐FreeScan UE Nova,但是在实际设备选型的过程中,我们需要根据实际的使用环境、精度要求来选择设备,除了FreeScan UE Nova,也可以选用FreeScan Trak ProL 大范围跟踪式激光三维扫描系统和FreeScan UE Pro2 无线高速激光手持三维扫描仪等,如果您有大型工件的三维扫描需求,可以联系先临三维,我们将为您推荐最为合适的高精度三维扫描设备。
